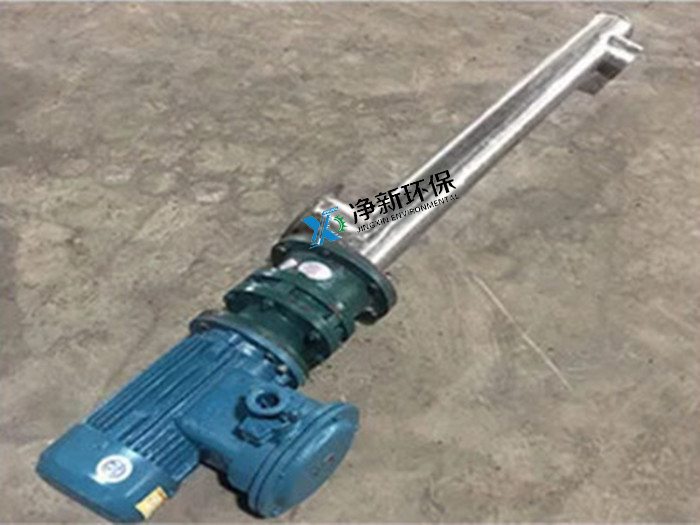

管式不锈钢螺旋输送机（LS/GX）
外形为圆管状，在水平、倾斜、垂直等位置均能连续输送，输送长度在40-80m之间，它具有良好的密封性，无粉尘泄漏，可直接与其配套的设备连接固定，不需要地基基础，占地空间少
螺旋输送机厂家
根据工况、物料温度、物料颗粒度、物料腐蚀性、物料输送量、物料输送距离等一些参数来帮你选型设计。合理设计选用输送量、壳体材质（201、304、316）、电机配比功率、减速机配比速度，以满足用户需求为原则。
螺旋输送机厂家
是一条龙制作，从设计、绘图、造型、加工、质检、装配、试机、喷漆、发货等。我们拥有机加工车间（车床、铣床、镗床、钻床），总装车间、喷漆车间、库房等。
不
锈钢螺旋输送机是利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作。不锈钢螺旋输送机旋转轴的旋向，决定了物料的输送方向。不锈钢螺旋输送机一直被广泛用于国民经济各部门，如化工、电力、煤炭、机械、轻工、粮食及食品行业，适宜输送有腐蚀性的粉状、颗粒状、小块状物料，如氯化钠、煤粉、化肥、灰渣、焦炭等。不宜输送易变质、粘性大、易结块的物料。材质要求(304.310.310L.316.316L)等
分类
螺旋输送机和垂直式螺旋输送机两大类型，主要用于对各种粉状、颗粒状和小块状等松散物料的水平输送和垂直提升，该机不适宜输送易变质、粘性大、易结块或高温、怕压、有较大腐蚀性的特殊物料， 原则上不同型号的螺旋输送机都可以采用
不锈钢材质
制作，统称不锈钢螺旋输送机或不锈钢
绞龙
。不锈钢螺旋输送机型式可分为LSY螺旋输送机(管式)，
LS螺旋输送机
(U型)，
GX螺旋输送机
(U型)，LC
垂直螺旋输送机
及WLS
无轴螺旋输送机
，其结构型式及设计参数可参考其他螺旋输送机的介绍页面。
结构特征
螺旋输送机设计成
☆端部进料，端部出料;
☆中间进料，两端同时出料或两端轮换出料;
☆两端进料，中间出料;
☆端部或中间进料，另一端或两端轴向出料
螺旋输送机材料选用
可根据要求，提供304，316L，321或钛钢等材料。
工作原理
不锈钢螺旋输送机工作时旋转的
螺旋叶片将物料推移而进行输送，使物料不与
螺旋提升机叶片一起旋转的力是物料自身重量和螺旋提升机机壳对物料的摩擦阻力。螺旋提升机旋转轴上焊有螺旋叶片，叶片的面型根据输送物料的不同有实体面型、带式面型、叶片面型等型式。螺旋提升机的
螺旋轴在物料运动方向的终端有
止推轴承，在螺旋管较长时，应加中间吊挂轴承。
产品用途
不锈钢螺旋输送机广泛应用于各行业，如食品、调味品、农药、兽药、建材、化工、电力、冶金、煤矿炭、粮食等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如食品、调味食品、农药、饲料、煤矿、灰、渣、水泥、粮食，化工，医药，食品或环保工程中污水污泥处理设备等一些领域等。螺旋机不适于输送易变质的、粘性大的、易结块的物料。
技术参数
螺旋输送机 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺旋直径(mm) | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距(mm) | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
转速(r/min) | 100 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
输送量Qφ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(kw) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(kw) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
转速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
输送量φ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(kw) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(kw) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49. |
