双层重锤翻板卸灰阀也称双层卸灰阀，重锤卸灰阀，自动卸灰阀等，双层重锤翻版卸灰阀广泛适用于建材、冶金、化工、电力等行业。双层重锤翻板阀作为各类除设备的灰斗卸料装置及各种磨机、烘干机、料仓等设备的给卸料装置，防止野风吹入。

原理

翻板阀的阀板在物料重力作用下自动开启，物料下落后，配重杠杆系统使阀板自动复位，防止野风吹入，从而完成物料的输送。主要有单、双门翻板阀 ，双层翻板阀主要利用上下阀门的在不同时间的开关使设备中间始终有一层阀板处于关闭隔断状态，来防止空气窜流。如果是在正压输送下，气动的双层锁气阀还可起到平衡及增压阀的助流作用，以达到设备即能连续脉动给料的同时又具有锁气的功能，以满足气力输送粉粒体物料的要求。

双层重锤翻板卸灰阀采用插板结构卡料现象比其它结构卸灰阀的频率低且不易磨损。双层重锤翻板卸灰阀是根据蘑菇头式、锥形阀等结构的卸灰阀，所存在的“体积大、泄漏率高、阀头易磨损以及卡料、心机易烧毁、在工业生产流程中无法进人自动控制”等缺陷而研制的一种结构简单、设计新颖的更新换代之产品。双层重锤翻板卸灰阀采用插板结构卡料现象比其它结构卸灰阀的频率低且不易磨损；它集机、电、液、控于一体，可实现远距离控制、中央调度室监控和微机控制；双层重锤翻板卸灰阀通过调整调节螺钉可调整密封间隙；采用电液推杆作动力源，过载自动卸荷，白锁性好，不漏油，运行平稳；通电后，双层重锤翻板卸灰阀自动完成上、下阀之间互相交替工作，确保正压或负压卸料的工况下不会泄压，至设定的卸料量后自动停止，双阀全部关闭。法兰形状可以是圆形或方形； 结构简单，维修方便; 抗磨损性能好，可适用于高温下的密封； 不易产生卡堵现象； 抛光精度可达300#，适合输送_的物料; 可根据用户实际需要选择多种主体材质： 不锈钢(SS304，SS304L，SS316，316L，SS836L)碳钢等; 有多种驱动方式可以选择：气动，电动

双层重锤卸灰阀结构特点：

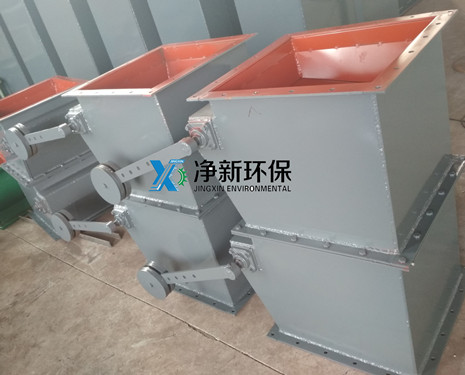

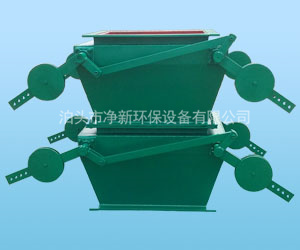

重锤式锁风翻板阀采用钢板焊接结构，配重杆自复位机构，结构紧凑，工作平稳可靠。

双层重锤翻板卸灰阀工作原理：

双层式重锤翻板阀的阀板在物料重力作用下自动开启，物料下落后，配重杠杆系统使阀板自动复位，防止野风吹入，从而完成物料的输送。
